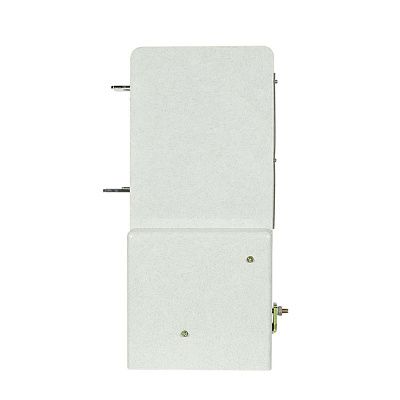

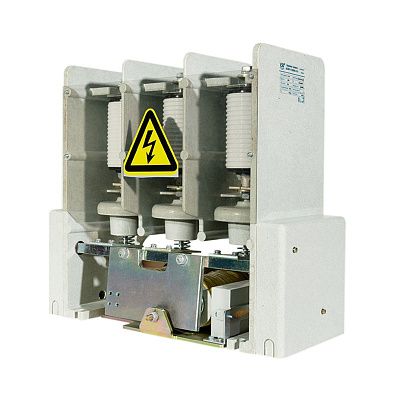

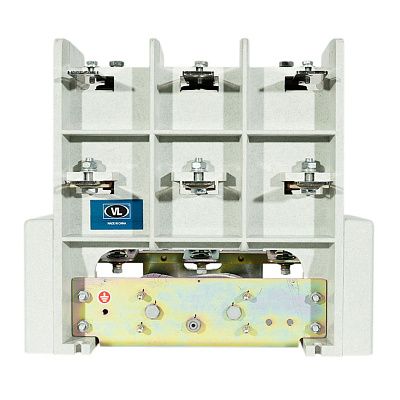

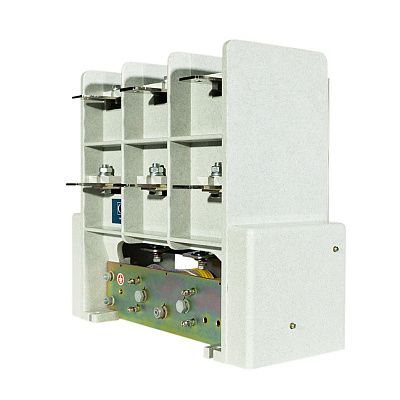

Вакуумный контактор ESQ ВК(F)-7.2D/400-4 (7,2 кВ, 400А, 4кА, стационарный, электрическое удержание)

Высоковольтный вакуумный контактор ESQ серии ВК(F) представляет собой устройство для использования внутри помещений, применяемое в электросетях переменного тока частотой 50 Гц, номинального напряжения до 12 кВ, рабочего тока — до 630 А. Контактор предназначен для включения и отключения высоковольтного двигателя, цепи нагрузки трансформатора. При уменьшении номинального тока может быть использован в цепи емкостной нагрузки.

Контактор имеет высоковольтную и низковольтную часть для управления силовыми контактами. Конструкция контактора интуитивно понятна, проста в изготовлении и установке, а также удобна в обслуживании. Силовой вывод вакуумной дугогасительной камеры через токопроводящие части соединен неподвижно с вакуумной дугогасительной камерой с одной стороны и с динамическим токопроводящим стержнем (через гибкое соединение) с другой стороны. Вместе они составляют основную силовую цепь. Вращающийся квадратный вал электромагнита приводит в действие тяги силовых контактов вакуумной дугогасительной камеры.

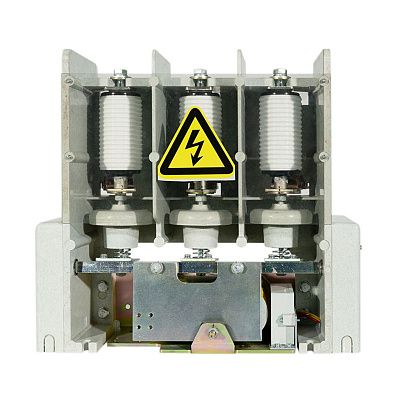

Вакуумная дугогасительная камера:
• корпус с использованием фарфоровых изоляционных материалов, изготовленных из гофрированной трубы, имеет большой путь утечки, высокие механические прочностные характеристики термостойкости и ударопрочности;
• в материале силовых контактов используются материалы, имеющие малый уровень износа и высокую пропускную способность по току, поэтому контактор имеет высокий механический ресурс и высокую отключающую способность.

Система электромагнитных катушек состоит из 2 катушек. При включении используется полная мощность катушек, далее в режиме удержания мощность потребления катушек значительно снижается. Это уменьшает нагрев катушек и потребление тока.

Система с электрическим удержанием контактов:
• подходит для режима работы с частыми включения и отключениями;
• для поддержания контактов в замкнутом положении электромагнит приводного механизма должен постоянно находиться под напряжением.
